QY2204-CDZ

QY2204-CDZ

典型应用：马达、检测设备、包装机械、机器人

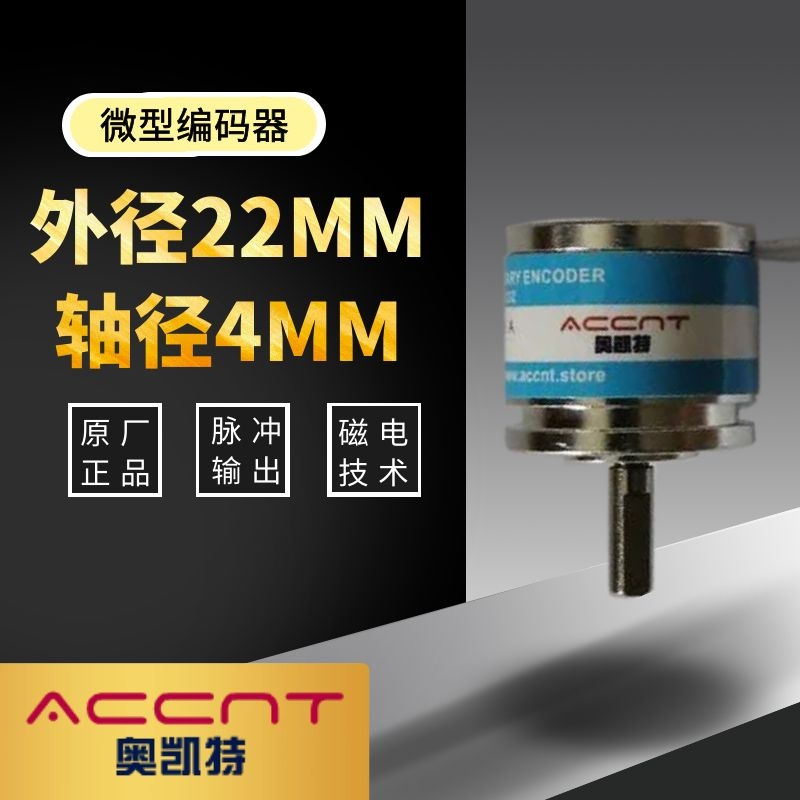

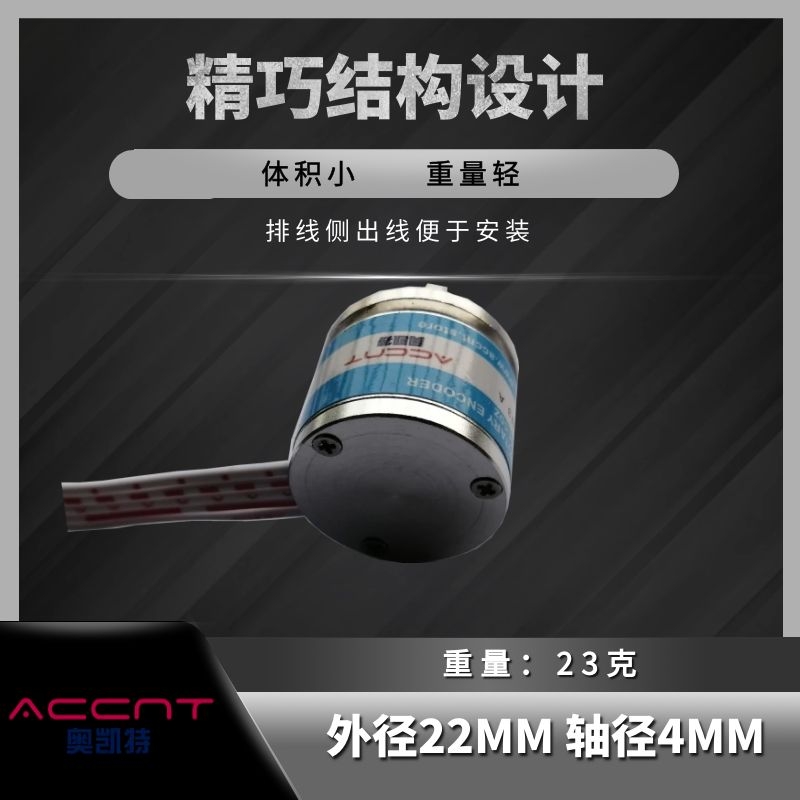

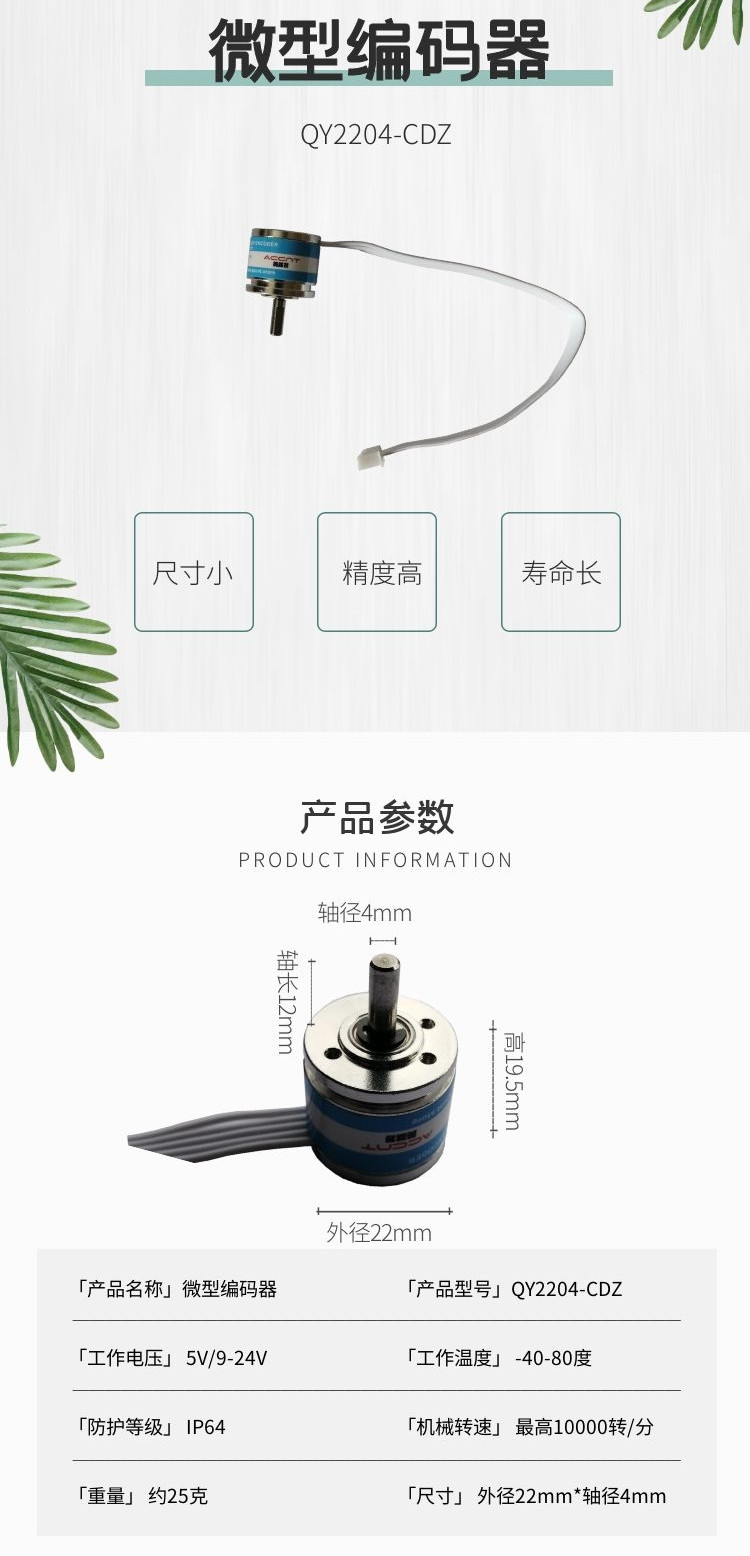

主要尺寸: 外径22mm 轴径4mm

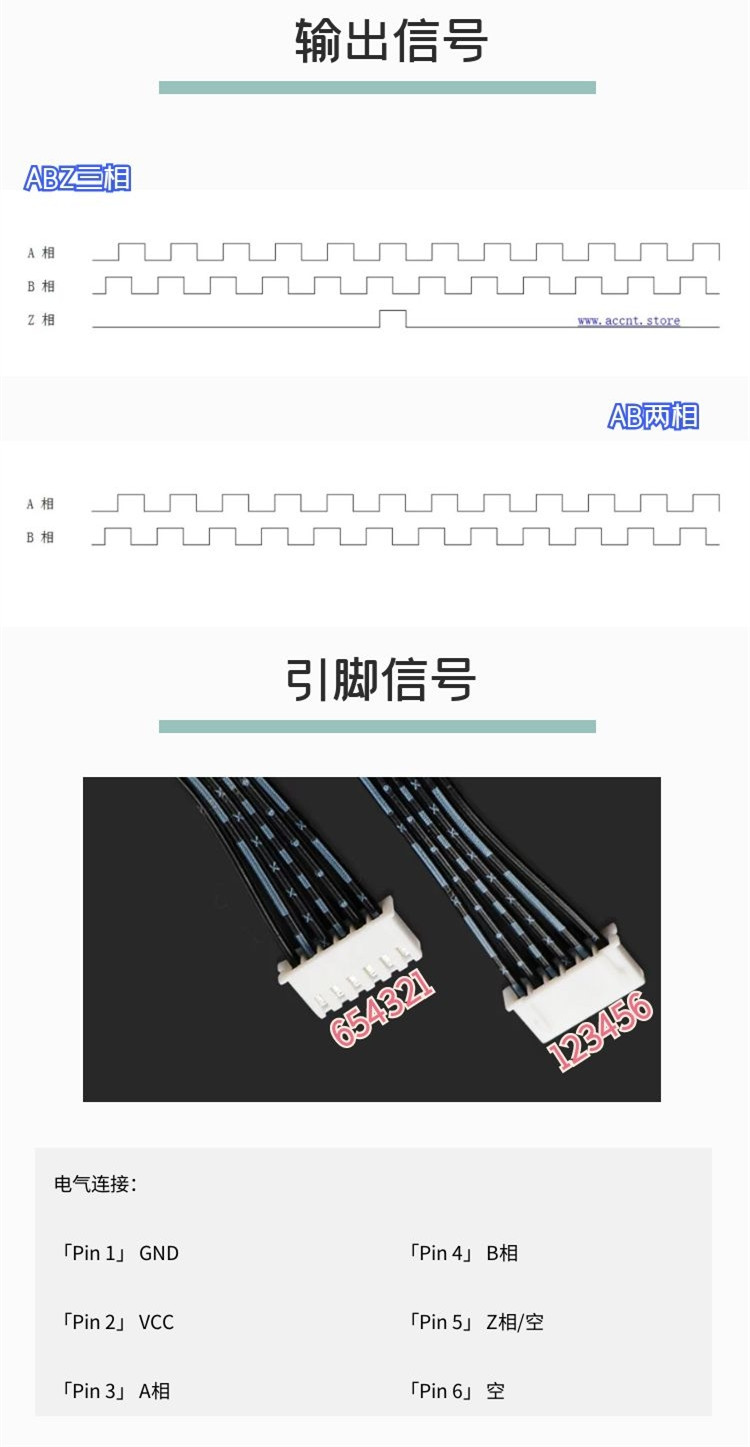

信号种类：ABZ/SDI

工作电源: DC3.3V/DC5V/5-24V

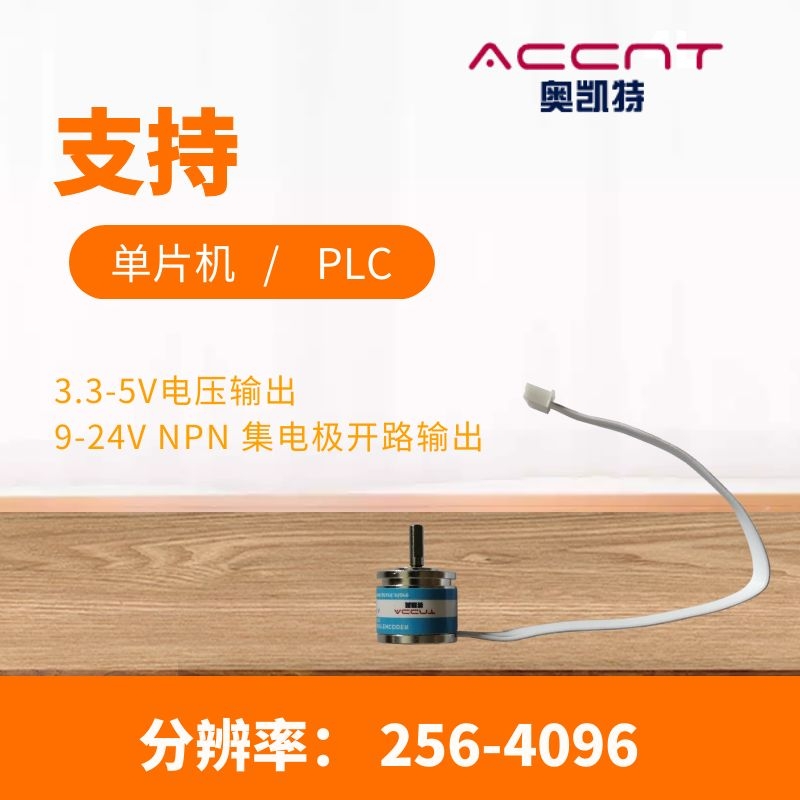

输出方式: 电压输出/差分输出/NPN集电极开路输出

分辨率：256、512、1024、4096线

出线方式：侧出线

磁阻技术规格书下载：http://www.accnt.com.cn/uploadfile/2204ENC.pdf
霍尔技术规格书下载：http://www.accnt.com.cn/uploadfile/2204CTZ.pdf
3D结构下载：http://www.accnt.com.cn/uploadfile/qy2204_jy.stp
产品目录下载：http://www.accnt.com.cn/uploadfile/catalog.pdf

For oversea customer,please down load english version manual below.

User manual: http://www.accnt.com.cn/uploadfile/EN2204cdz.pdf
